AMASICS – Colorful LED spectrum
Especificaciones
Nombre: Captador de Espectro LED Colorido
Modelo: HU-008B
Modo de visualización: 16 columnas y 24 filas con 384 LEDs RGB
Tamaño del producto: 21.8 cm de largo, 2.8 cm de ancho, 7.2 cm de alto
Voltaje de funcionamiento: 5V
Corriente de funcionamiento: 950mA
Método de control: Control por sonido
Funciones principales:
- 20 modos de visualización
- 8 modos de color (uno de ellos desactiva el espectro)
- 8 niveles de brillo
- 4 modos de visualización de hora
- 1 modo de respiración
- 2 funciones de alarma
- 1 función de luz nocturna
Modo de alimentación
Voltaje de suministro: Fuente de alimentación de 5V DC (el cargador debe ser proporcionado por el usuario), con una corriente superior a 1A.
Modo de control por sonido
El espectro reacciona y salta con el sonido.
Intenta estar lo más cerca posible de la fuente sonora; el sensor de sonido está ubicado en la parte trasera y no debe haber obstrucciones entre él y la fuente.
El espectro también captará ruidos externos y voces; la sensibilidad puede ajustarse.
Presta especial atención a las preguntas frecuentes
Si el espectro está completamente iluminado o salta sin haber sonido externo, es necesario reducir la sensibilidad del espectro.
Si notas que el espectro tiene retraso y no sigue el ritmo de la música, debes aumentar la velocidad de visualización.
Recordatorio importante: Métodos para manejar el ruido de audio
El espectro, el equipo de audio y el equipo multimedia deben alimentarse de forma independiente.
Instrucciones clave (pulsación corta y pulsación larga)

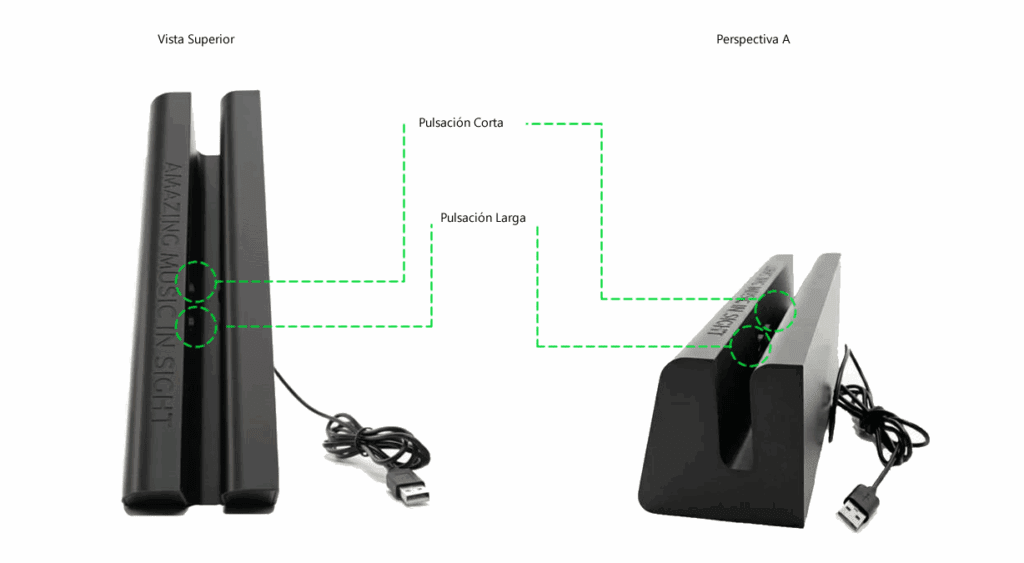

En la parte trasera del producto hay dos botones, como se muestra en la imagen de la derecha (vista posterior): KEY1 y KEY2.
Existen dos métodos de operación: pulsación corta y pulsación larga.
Pulsación larga y corta
Pulsación larga: Mantener presionado el interruptor durante aproximadamente 1 segundo (se escuchará un pitido largo).
Pulsación corta: Presionar y soltar rápidamente el interruptor (se escuchará un pitido corto).
Pulsación corta en KEY1: Configura el efecto de visualización del espectro. Cada pulsación cambia el modo. Hay un total de 20 modos.
Pulsación corta en KEY2: Configura el color del espectro. Cada pulsación cambia el color. La opción “OFF” apaga la función de espectro. Hay un total de 8 modos.
Pulsación larga en KEY1: Entra en el menú de configuración de funciones. Las configuraciones son algo complejas, pero una vez que se establece la hora, el dispositivo puede usarse normalmente. Las demás configuraciones pueden dejarse en modo predeterminado.
Pulsación larga en KEY2: Restaura la configuración de fábrica. Mantén presionado hasta que aparezca “RESET” en la pantalla, lo que indica que la restauración fue exitosa.
Configuración de los modos de visualización del espectro (20 modos)
Método de operación:
En la interfaz de visualización de la hora (cuando no se recibe sonido en la interfaz de espectro durante un tiempo prolongado, se cambia automáticamente a la interfaz de hora) o en la interfaz de visualización del espectro, presiona brevemente KEY1 para que aparezca la interfaz de selección con números como se muestra en la figura inferior (se cerrará automáticamente en 1 segundo).
Cada vez que presiones el botón, se cambiará a un modo diferente.
Por ejemplo, al seleccionar el número 01, se activará el modo de visualización en tiempo real flotante + vertical.

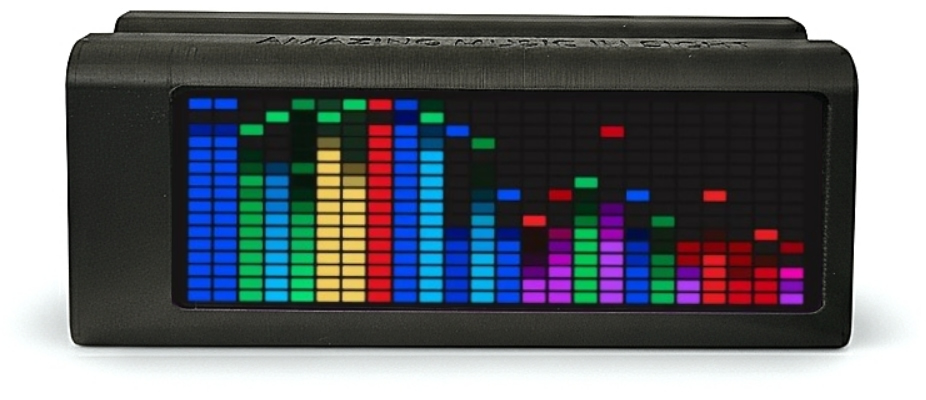

MODO 1: Visualización en tiempo real tipo boya + vertical

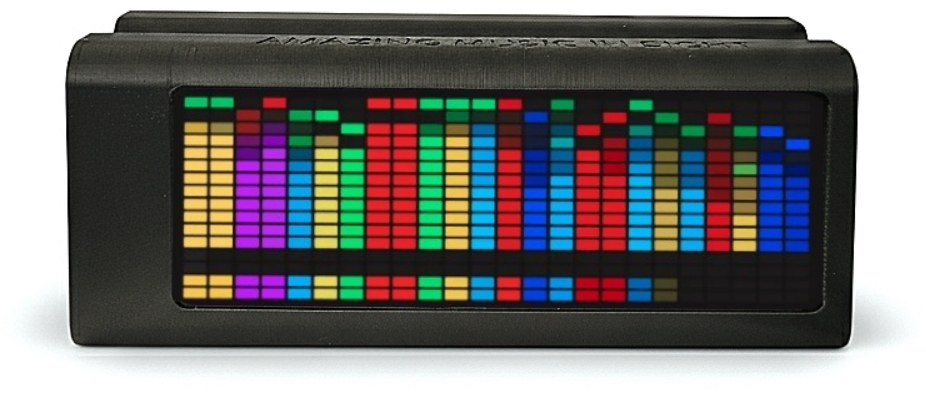

MODO 2: Visualización tipo boya + visualización horizontal + visualización vertical en tiempo real

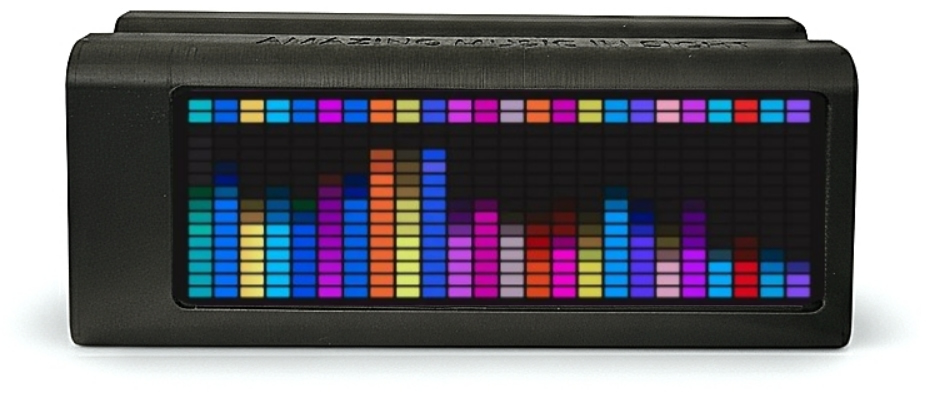

MODO 3: Visualización horizontal + visualización vertical en tiempo real

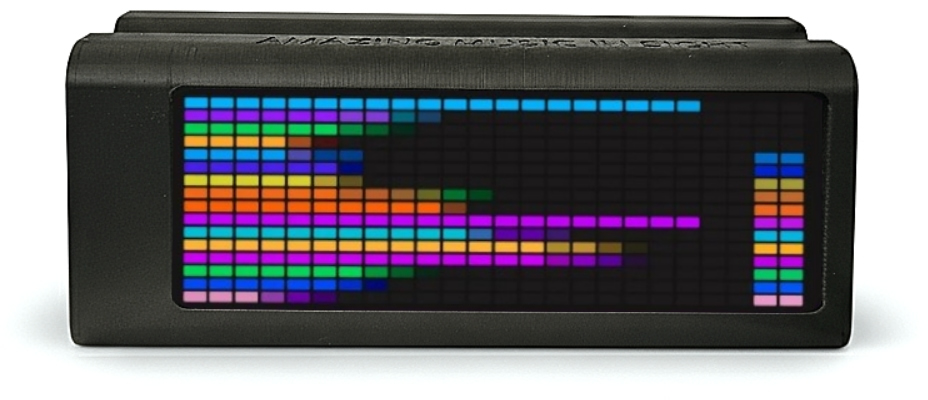

MODO 4: Visualización horizontal + visualización en tiempo real horizontal

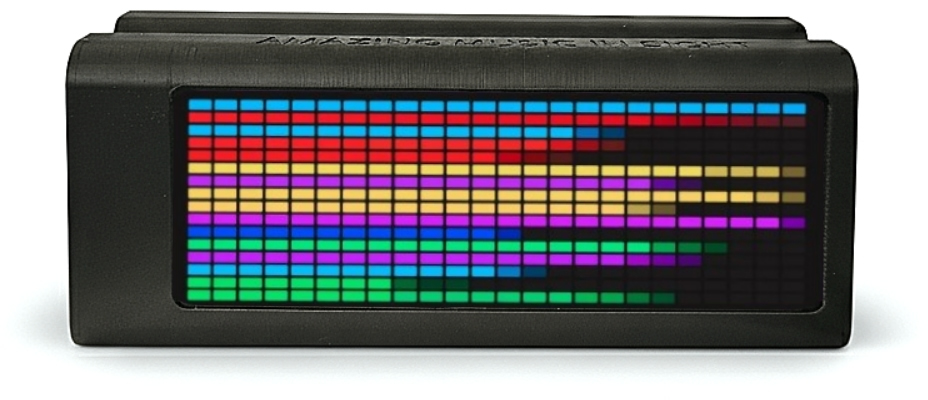

MODO 5 Visualización en tiempo real horizontal

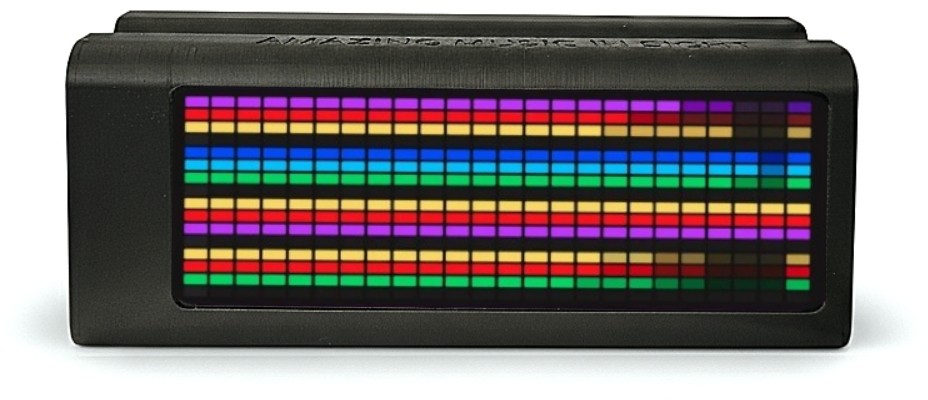

MODO 6: Visualización en tiempo real tipo boya + barras combinadas horizontales en cuatro grupos

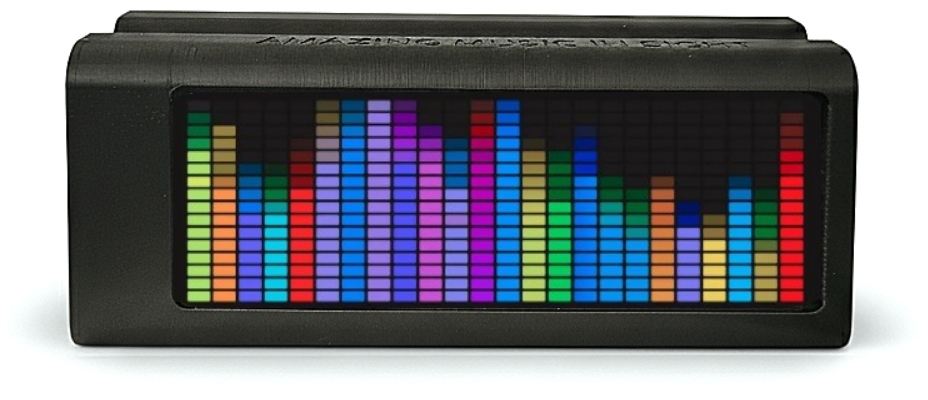

MODO 7: Visualización en tiempo real vertical

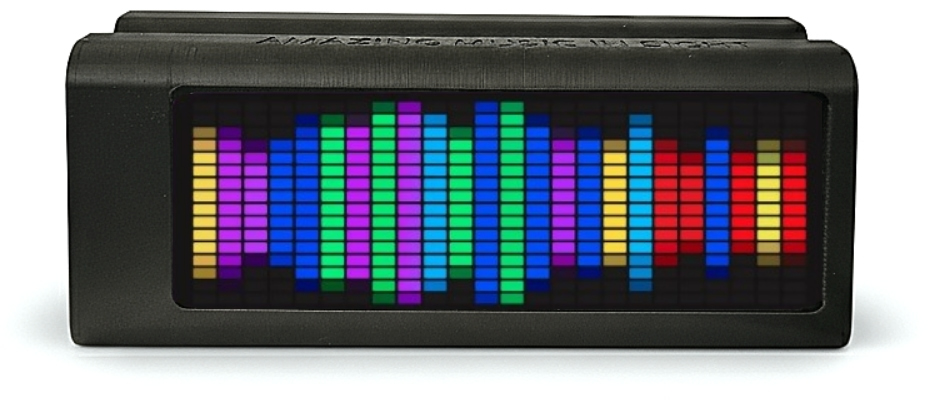

MODO 8: Visualización en tiempo real con eje vertical

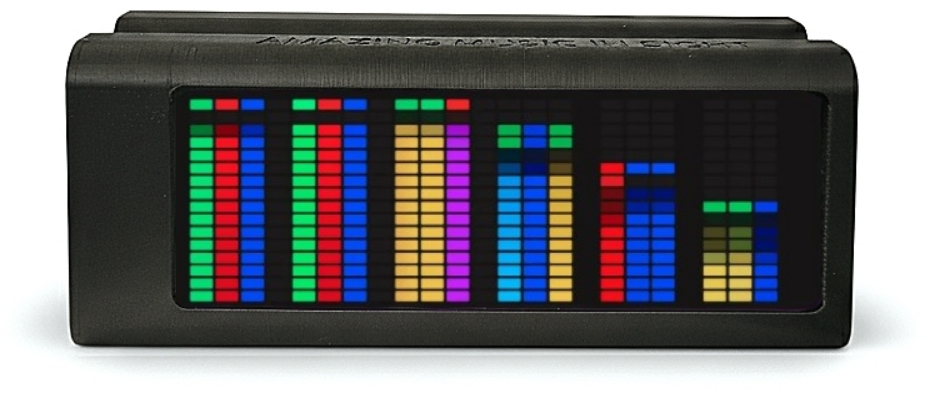

MODO 9: Visualización en tiempo real tipo boya + columnas verticales

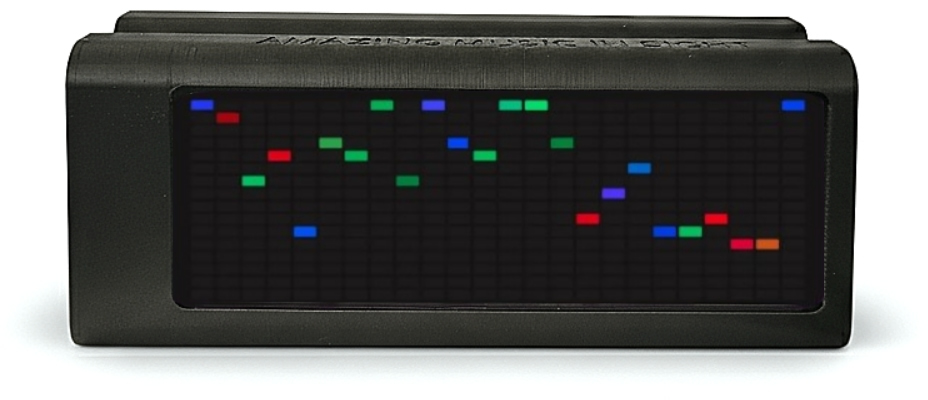

MODO 10: Visualización en tiempo real tipo boya vertical

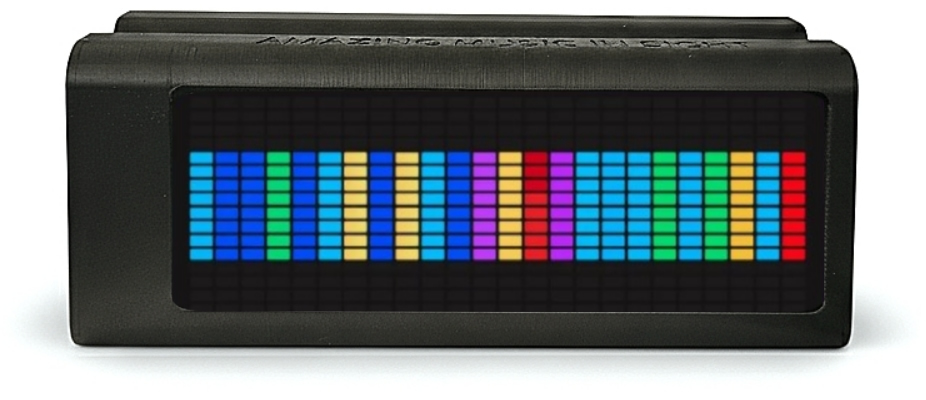

MODO 11: Visualización en tiempo real tipo boya + combinación horizontal única

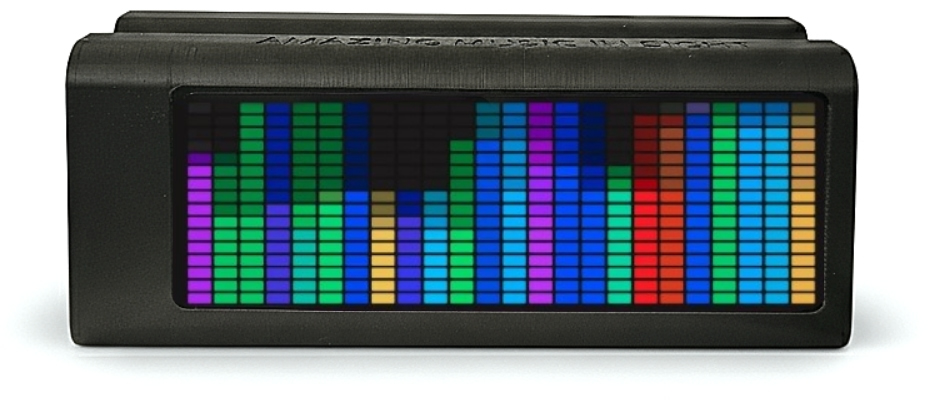

MODO 12: Modo de media onda desplazada transversalmente

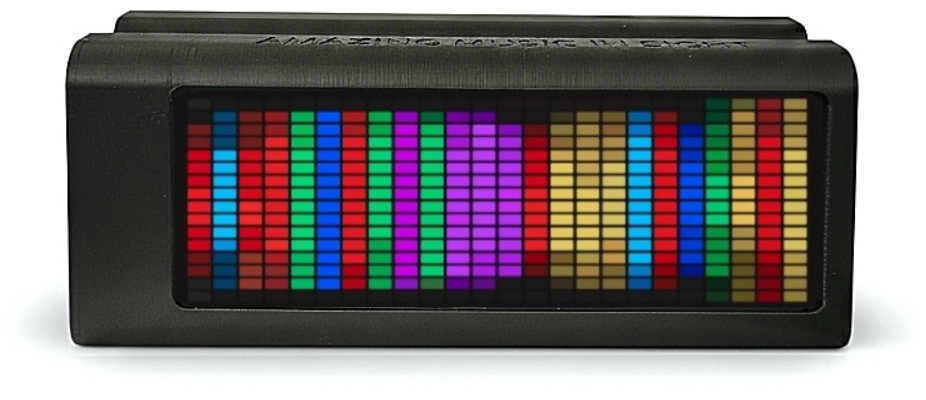

MODO 13: Modo de onda completa con desplazamiento lateral

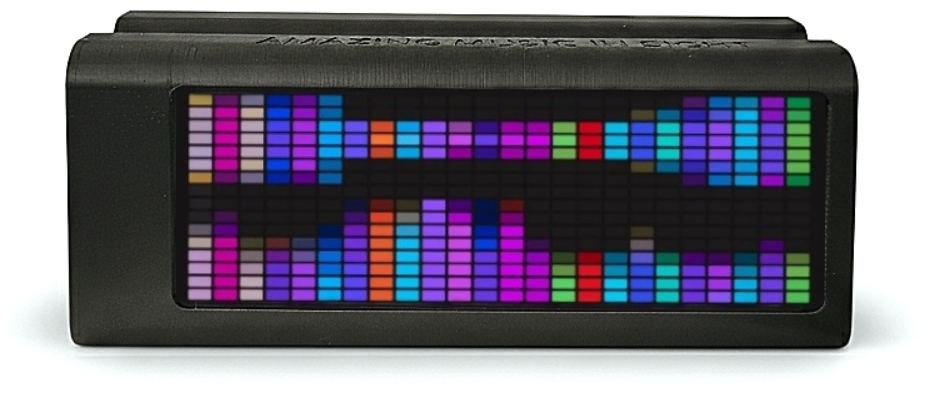

MODO 14: Modo en tiempo real vertical + modo de onda completa (pantalla dividida arriba y abajo)

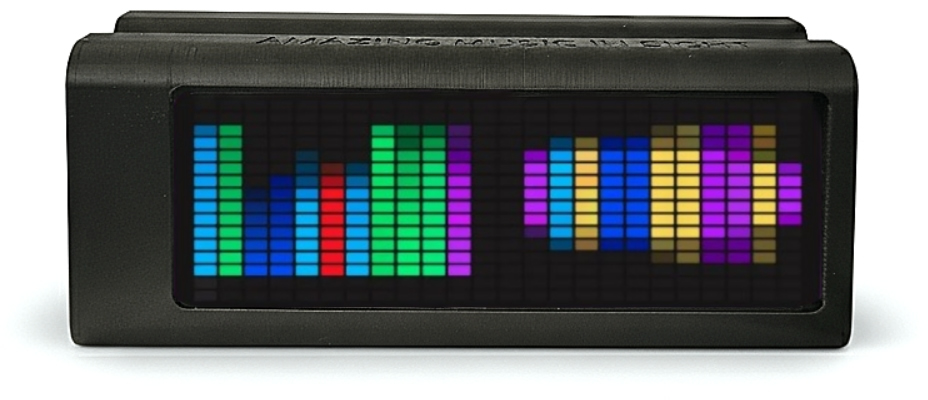

MODO 15: Modo en tiempo real vertical + modo de onda completa (pantalla dividida izquierda y derecha)

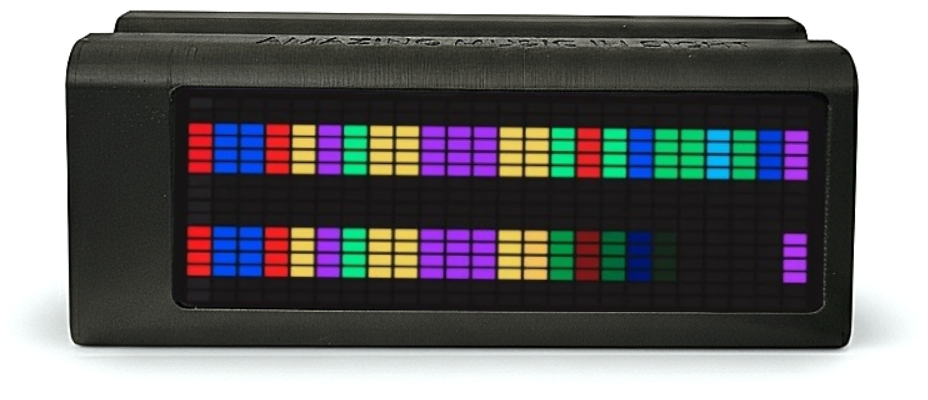

MODO 16: Modo de visualización en tiempo real con combinación de boya y dos grupos horizontales

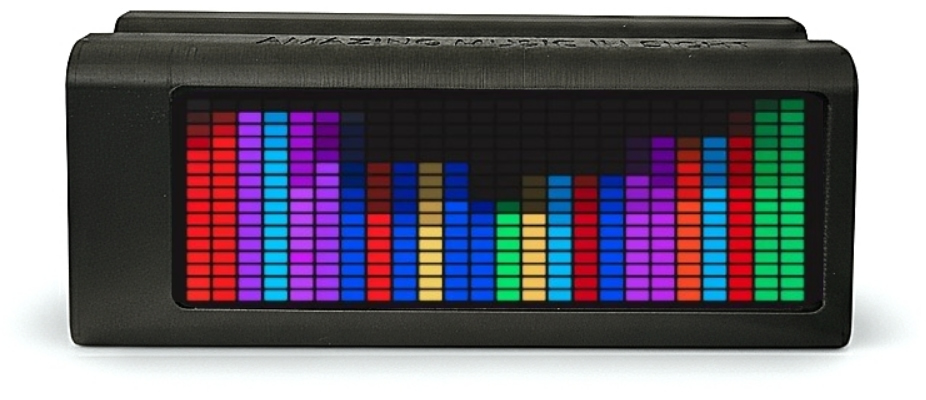

MODO 17: Salida en orden fijo / modo de cambio de color preestablecido: del Modo 1 al Modo 16

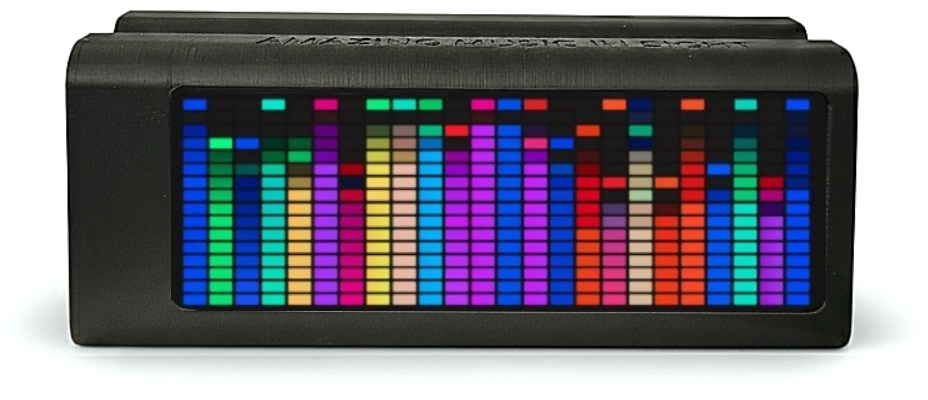

MODO 18: Salida en orden aleatorio / modo de cambio de color preestablecido: del Modo 1 al Modo 16

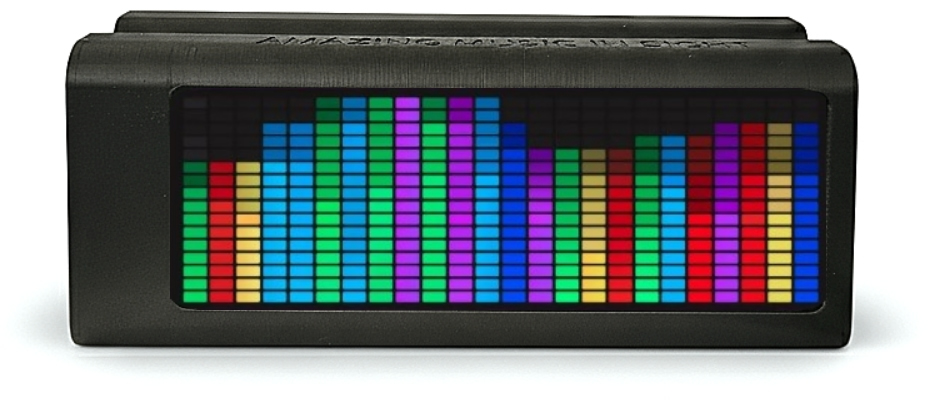

MODO 19: Cambio en orden fijo: modos del 1 al 16, en color completo o siete colores
Este modo parece recorrer secuencialmente los primeros 16 modos, aplicando una paleta de color completa o una de siete colores.
Imagen

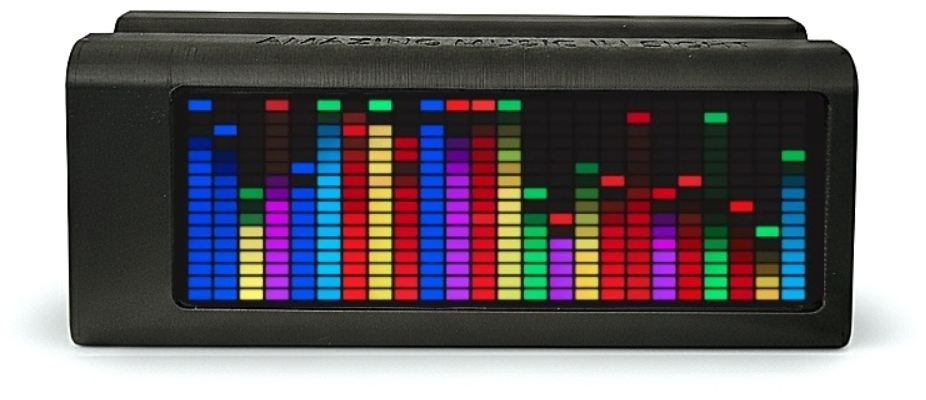

MODO 20: Cambio en orden aleatorio: modos del 1 al 16, en color completo o siete colores
Configuración de color del espectro
(7 configuraciones de color en total + 1 función para apagar el espectro)
Método de operación:
En la interfaz de visualización de la hora o en la interfaz de visualización del espectro, presiona brevemente KEY2 para mostrar una interfaz con números como se muestra en la figura (se cierra automáticamente en 1 segundo).
Cada vez que se presiona, se cambia a un modo diferente.
Por ejemplo, si se muestra el número 1, la configuración activa el cambio automático de una fila o columna en color completo.
Detalles de los modos:
Modo 4: Color personalizado, configurado a través de [Configuración de color personalizado].
Diferencia entre color completo y siete colores:
Color completo: Gama más rica, tonos ligeramente más oscuros.
Siete colores: Colores más brillantes, total de 7 tonos.
Desactivación del espectro (Output Off):
Si se apaga la salida del espectro, la hora se seguirá mostrando de forma continua y no se verá afectada por el sonido.
Importante: Si el espectro está apagado, la hora no puede apagarse también, de lo contrario no se mostrará nada.

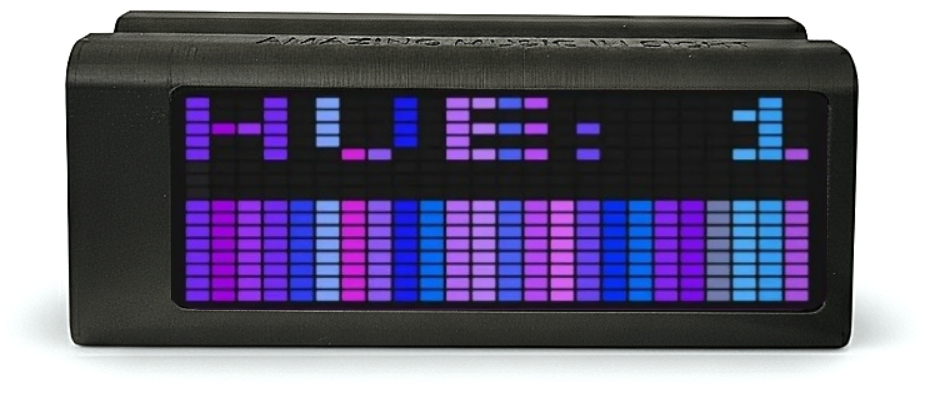

HUE 1:
Color completo uno por uno:
Una fila o columna de colores cambia gradualmente de forma automática

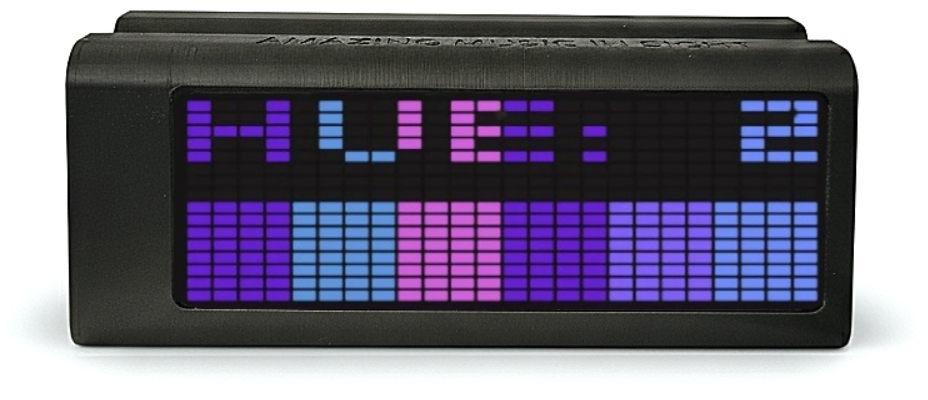

HUE 2: Color completo grupo por grupo — cuatro filas o cuatro columnas cambian de color gradualmente de forma automática

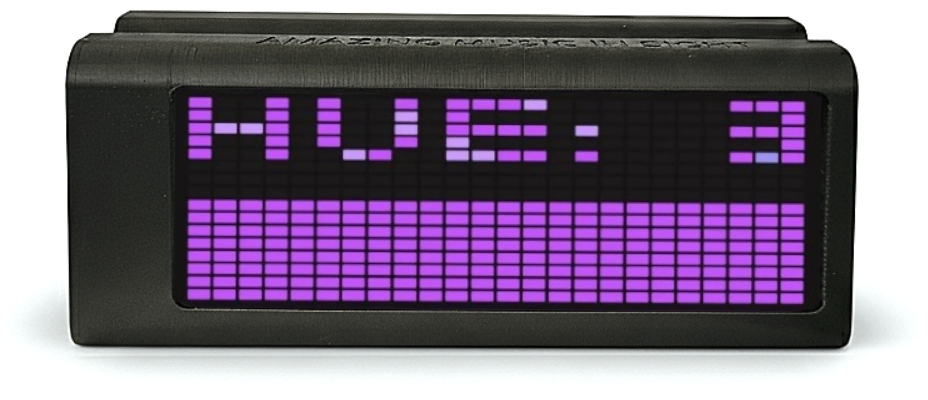

HUE 3: Color completo pantalla por pantalla — el color de toda la pantalla cambia automáticamente

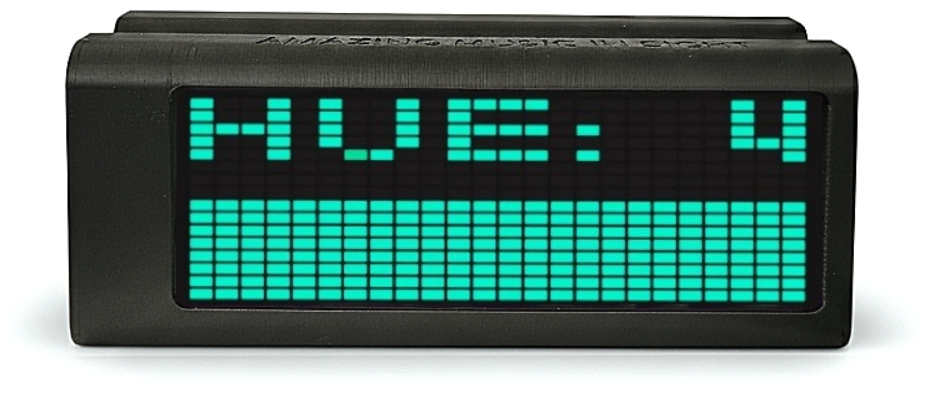

HUE 4: Color completo fijo — el espectro, el menú y el reloj se muestran en un color completo fijo. Consulta la sección “Operación de la interfaz del menú de funciones” para conocer el método de configuración

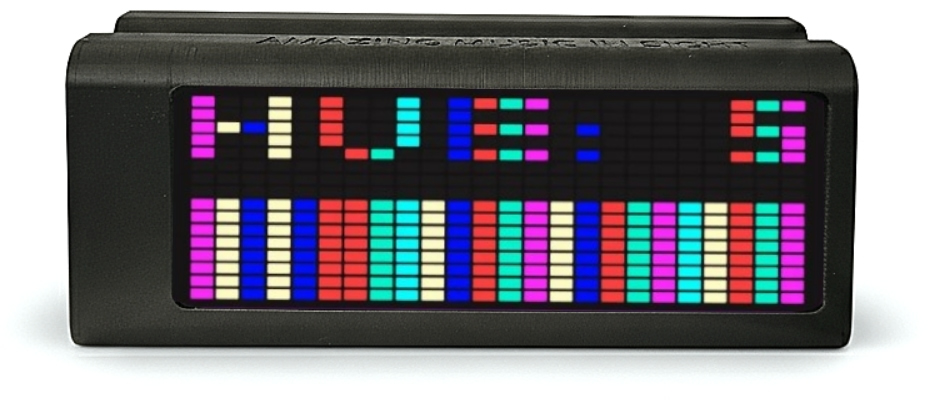

HUE 5: Siete colores uno por uno — una fila o columna cambia gradualmente entre los siete colores de forma automática

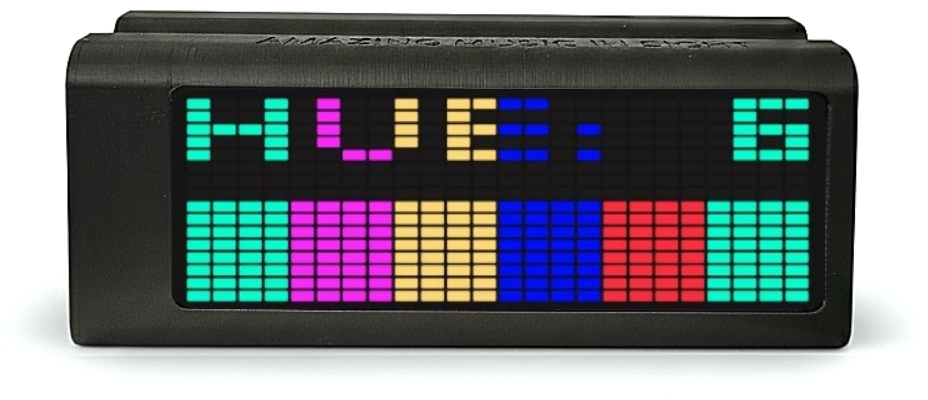

HUE 6: Siete colores grupo por grupo — cuatro filas o cuatro columnas cambian gradualmente entre los siete colores de forma automática

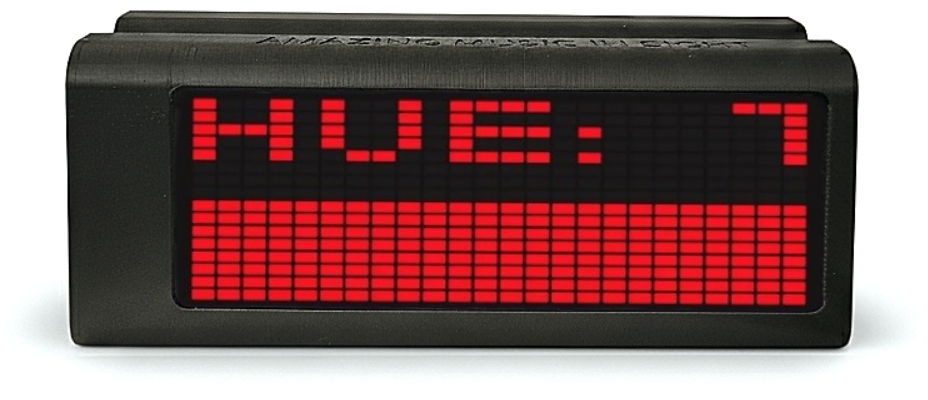

HUE 7: Pantalla por pantalla multicolor — el color de toda la pantalla cambia automáticamente

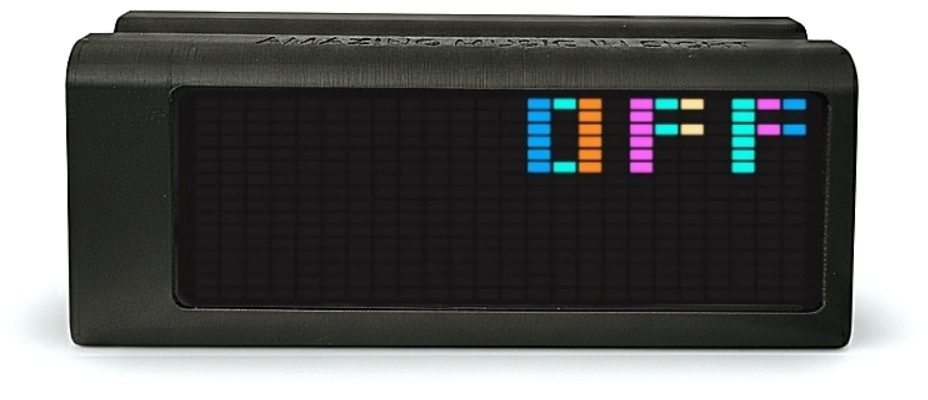

HUE OFF: Salida desactivada — apaga la función de visualización del espectro
Configuración del sistema
Acceso:
En la interfaz de visualización de la hora o del espectro, mantén presionado KEY1 para ingresar a la configuración del sistema.
Instrucciones de operación de teclas
Ajustar el valor de configuración: Presiona brevemente KEY1
Guardar y avanzar al siguiente paso: Mantén presionado KEY1
Salir: Presiona brevemente KEY2, o
Espera 8 segundos sin operar para salir automáticamente
Lista de elementos de configuración
Configuración de Funciones del Sistema
|
Ajuste |
Chino |
Inglés |
Ruso |
Descripción en Español |
Valor predeterminado |
|
Establecer hora |
时 |
HOUR: |
ЧАС |
Configura la hora y el formato de 12 o 24 horas |
— |
|
Establecer minutos |
分 |
MIN: |
МИНУТА |
Configura los minutos |
— |
|
Sensibilidad |
灵度 |
SENS: |
ЧУВСТ |
1–12: A mayor valor, mayor sensibilidad y menor fuerza de señal adaptativa |
7 |
|
Duración de cambio |
时长 |
MODE SPAN: |
ДЛИНА |
En modos 17–20, define el intervalo de cambio entre modos (5–20 segundos) |
12 |
|
Inversión de espejo |
方向 |
Mirror |
ЗЕРКАЛ |
0: Salida normal; X: espejo en eje X; Y: espejo en eje Y |
0 |
|
Optimización de color |
优化 |
M19-20 SET: |
ОПТИМИ |
1: Siete + colores completos; 2: Solo siete colores; 3: Solo colores completos; 4: Acelera transición |
1 |
|
Velocidad de pantalla |
显速 |
SPEED: |
СКОР |
1–4: A mayor valor, mayor frecuencia de actualización de pantalla |
3 |
|
Brillo |
亮度 |
BRI: |
ЯРК |
1–7: Niveles de brillo; A: modo respiración (brillo según intensidad del espectro) |
7 |
|
Modo de hora |
时显 |
TIME DISP: |
ВРЕМЯ |
0: Apagar reloj; 1: Color fijo; 2: Fuente grande; A1/A2: Color dinámico |
A1 |
|
Entrada de canal |
声入 |
INPUT: |
ЗВУК |
MIC.L: micrófono o canal izquierdo; R: canal derecho |
MIC.L |
|
Configuración de retardo |
延时 |
DELAY: |
ЗАДЕРЖКА |
Si no hay audio, el reloj se muestra durante *3 segundos. Rango: 1–8 |
2 |
|
Secuencia de pantalla |
显序 |
SEQU: |
ВДОЛЬ |
1: Frecuencia de baja a alta; 2: Baja al centro, alta en los extremos |
De baja a alta |
|
Modo nocturno |
DARK |
DARK: |
DARK |
Configura el periodo de protección ocular nocturna |
Prohibido |
|
Modulación de color |
RGB |
RGB |
RGB |
Configura los componentes R G B del modo de color fijo (modo 4) |
— |
|
Alarma 1 |
ALM: 1 |
ALM: 1 |
ALM: 1 |
Configura la alarma 1 (se apaga tras 120s si no hay interacción) |
Prohibido |
|
Alarma 2 |
ALM: 2 |
ALM: 2 |
ALM: 2 |
Configura la alarma 2 (se apaga tras 120s si no hay interacción) |
Prohibido |
Restaurar configuración de fábrica
En la interfaz de visualización de hora o en la interfaz de espectro, mantén presionado el botón KEY2. La pantalla mostrará RESET, lo que indica que la configuración de fábrica se ha restaurado correctamente. (Restaurar la configuración de fábrica no modifica el idioma del sistema).
Configuración del fabricante (modificar idioma)
Después de un corte de energía, mantén presionado el botón KEY1 al encender nuevamente para ingresar al modo de configuración de fábrica.
Nota: Al ingresar a este modo, se restaurará la configuración de fábrica.
Presiona brevemente KEY1 para alternar entre los tres idiomas disponibles:
Chino (中文) Inglés (END) Ruso (РУС)
Al seleccionar el idioma deseado, mantén presionado KEY1 para salir y guardar los cambios.
Todas las demás configuraciones han sido aprobadas por el fabricante y no requieren intervención adicional.
